Schémata na výrobu dílu pro L96 Well
| Autor | Zpráva |
|---|---|
|
Štábní rotmistr  Registrován: 05 čer 2008, 20:27 Příspěvky: 55 Bydliště: Usa
|
 Schémata na výrobu dílu pro L96 WellRozhodl sem se zveřejnit schémata pro díly na L96, zatím sem dám rozkreslený spoušťák (podle originálu) a postupně když budu mít čas budu vkládat další věci. Jak rozměry originál dílů tak i věci co sám vyvinu . Doufám že k mé práci se přidají i další a budou sem vkládat tech. schémata pro ostatní. Výkresy sou v AutoCad 2010 měřítku 1:1
spoušťák: http://www.edisk.cz/stahnout-soubor/774 ... .45KB.html http://www.edisk.cz/stahnout-soubor/030 ... .97KB.html © Pak bych pro vás měl možnost jak si vystužit MB-05 nemám k tomu zatím rozměry dělal sem to asi před rokem podle oka.Důvod byl ten že v místě kde pažbička přecházela v pažbu se to dosti ohýbalo, a při silnější pružině nejspíše i prasklo. Přílohy:
Poznámka: sice je vidět tato část ale po omotání černou izolační páskou to není tak hrozné
P8030237.JPG [ 104.64 KiB | Zobrazeno 3916 krát ]

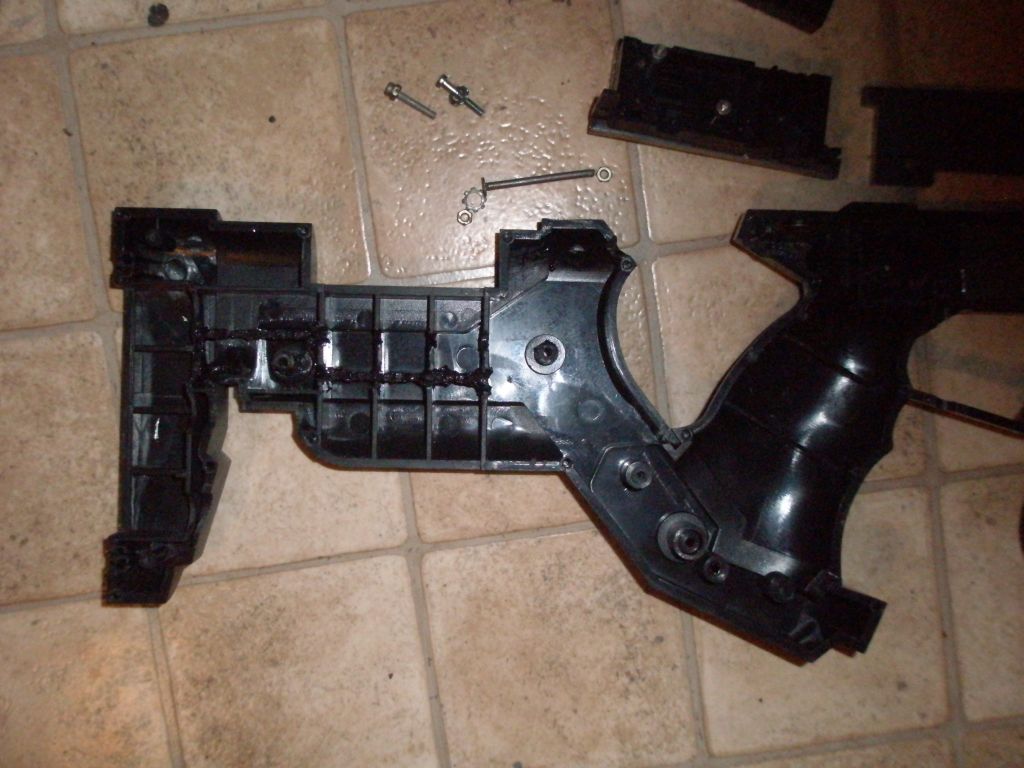

Poznámka: výztuž
výztuž (2).JPG [ 123.41 KiB | Zobrazeno 3916 krát ]

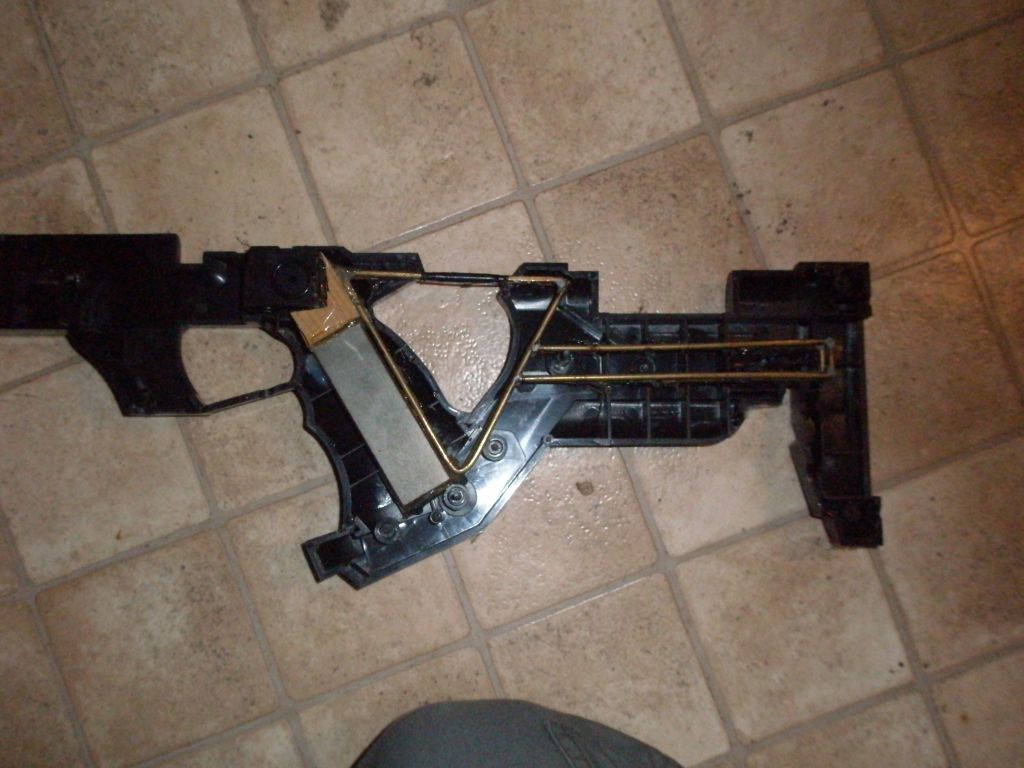

Poznámka: výztuž
výztuž.JPG [ 115.86 KiB | Zobrazeno 3916 krát ]

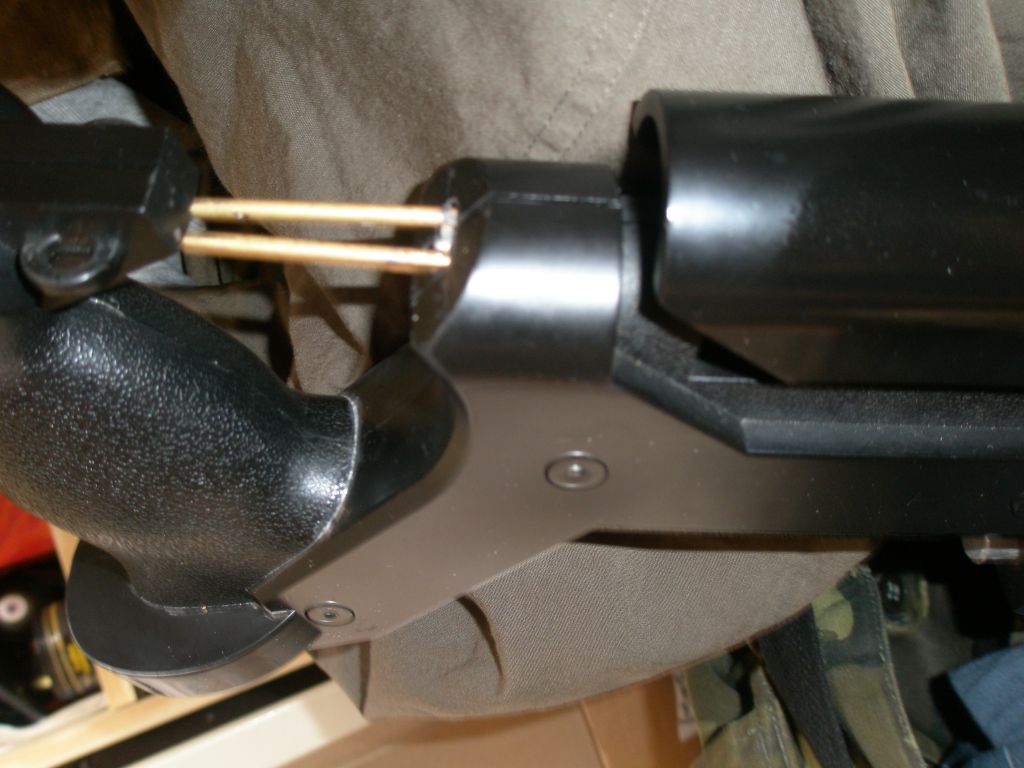

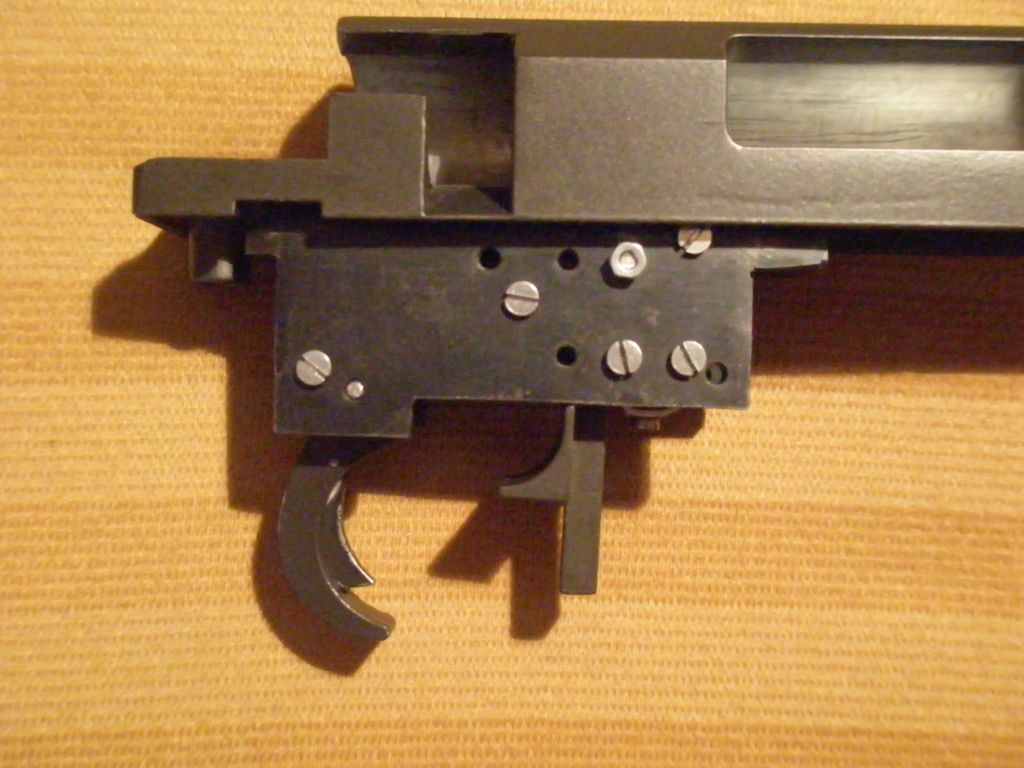

Poznámka: upevněný spoušťák ke zbrani
P1310197.JPG [ 116.5 KiB | Zobrazeno 3933 krát ]

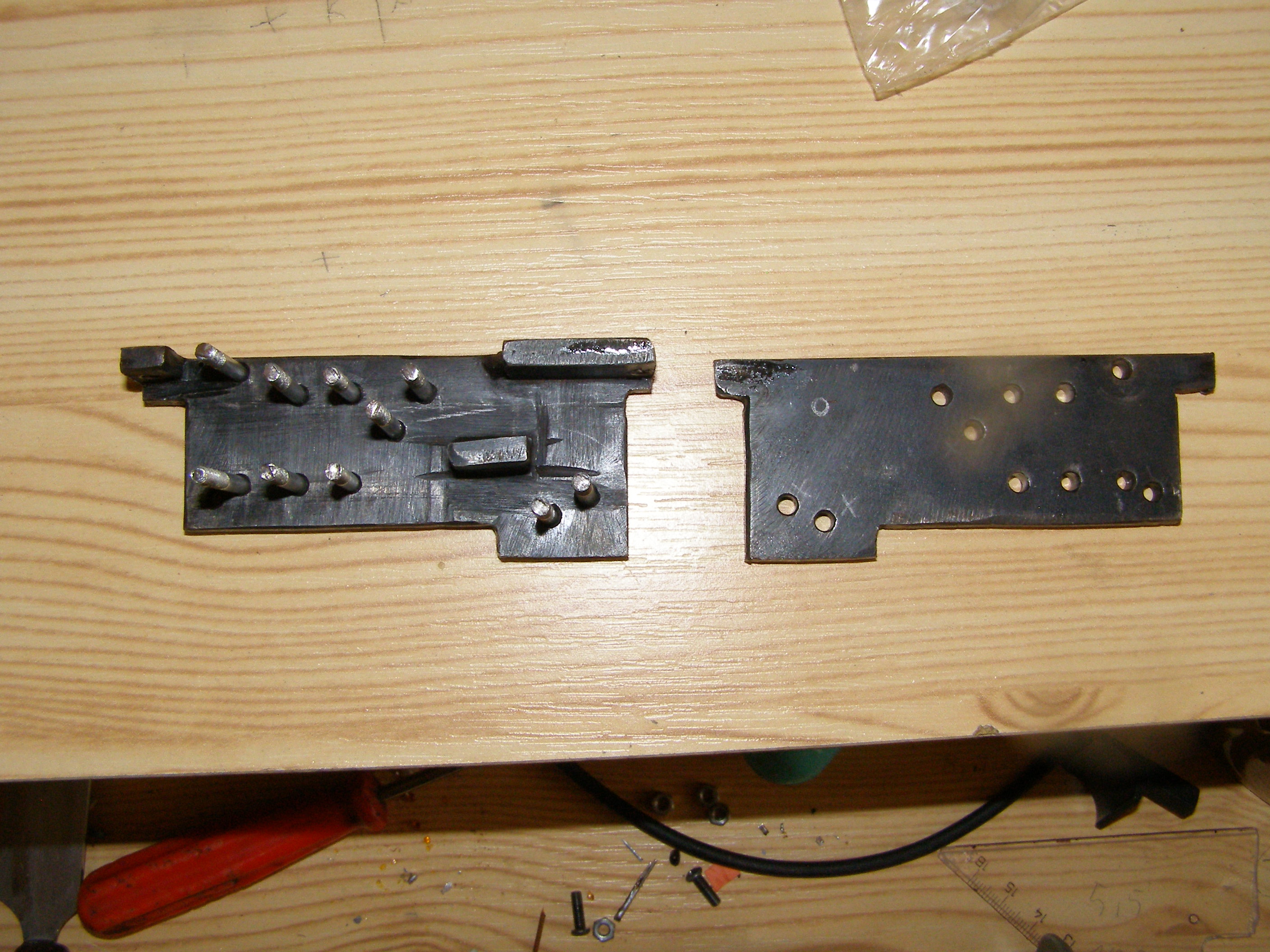

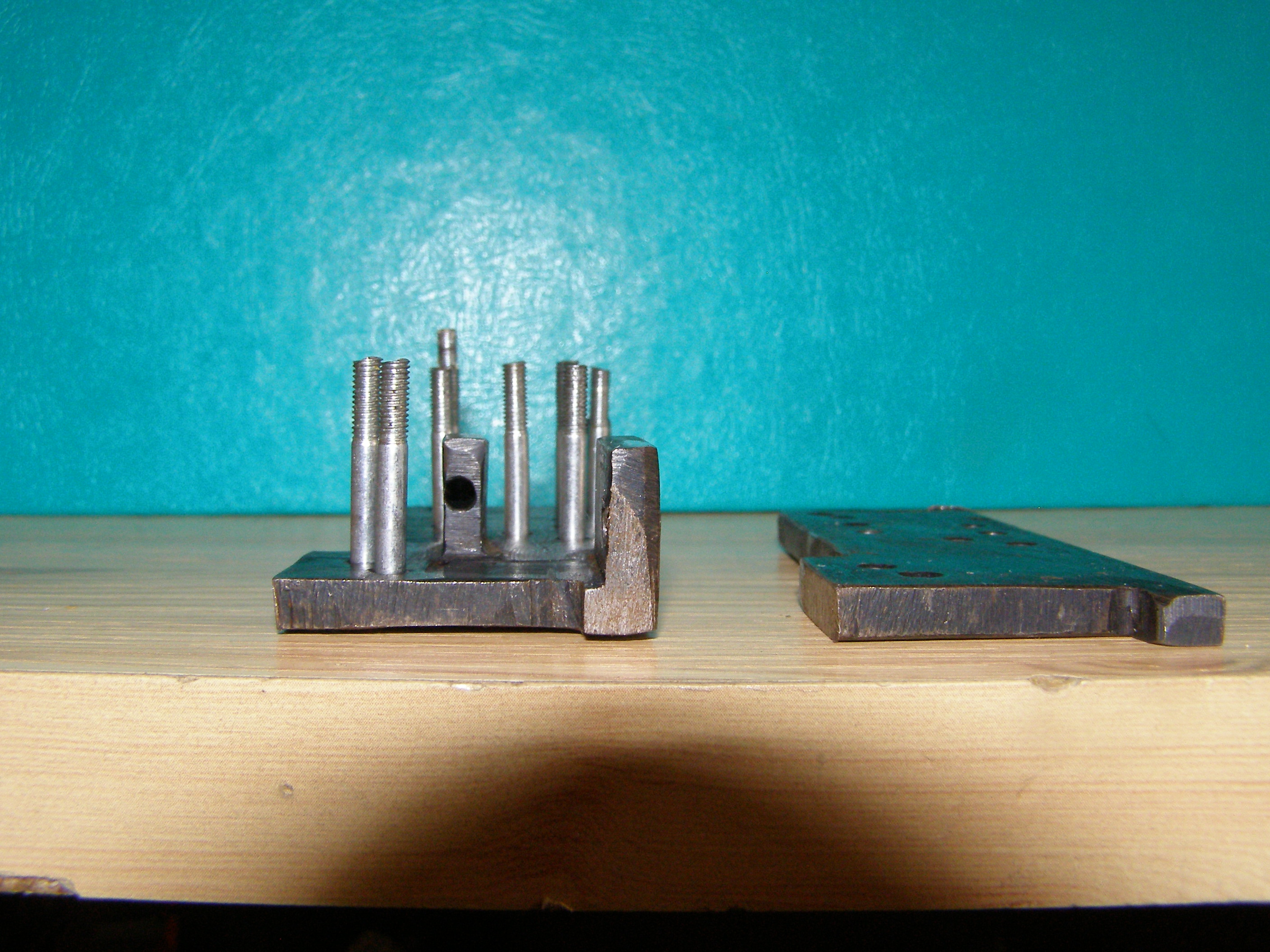

Poznámka: tělo spoušťáku oproti výkresu se trochu liší (byla to první verze)
P1012834.JPG [ 1.3 MiB | Zobrazeno 3933 krát ]

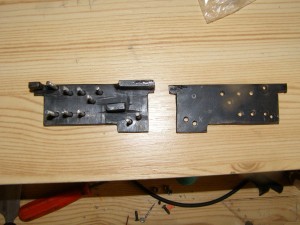

Poznámka: tělo spoušťáku oproti výkresu se trochu liší (byla to první verze)
P1012831.JPG [ 1.24 MiB | Zobrazeno 3933 krát ] _________________ Finest casual Dating |
| 09 říj 2010, 10:15 |

|
|
|
|
Generál poručík   Registrován: 21 čer 2008, 11:01 Příspěvky: 2422
|
Re: Schémata na výrobu dílu pro L96 Well jen bych tě chtěl poprosit o upload nákresu v nějakém normálním formátu nejde mi to v ničem optevřít
 Díky _________________ TO JE SAMÝ CALL OF DUTY A PAK HOVNO KDO NEDOKÁŽE TŘI DNY SRÁT A CHCÁT DO KALHOT NENÍ U MĚ SNIPER !!! KDO SE BOJÍ SMRTI UMÍRÁ KAŽDÝ DEN http://www.scpmc.estranky.cz/ |
| 18 říj 2010, 18:33 |
|
|
|
|
Poručík   Registrován: 31 srp 2010, 16:37 Příspěvky: 256
|
Re: Schémata na výrobu dílu pro L96 Well Vypada to jako kdyby to bylo 3d ale nvm.
_________________ http://www.sabotage-team.clanweb.eu/ Sabotage Team - Pardubice (Provádíme nábor v okolí Pardubic). |
| 18 říj 2010, 21:25 |
|
|
|
|
Štábní rotmistr Registrován: 05 čer 2008, 20:27 Příspěvky: 55 Bydliště: Usa
|
Re: Schémata na výrobu dílu pro L96 Well ok zkusím to vyexportovat,
_________________ Finest casual Dating |
